Description
Existence de trois phases → définition de paramètres caractéristiques des sols

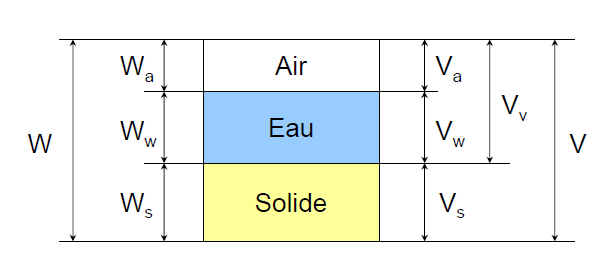

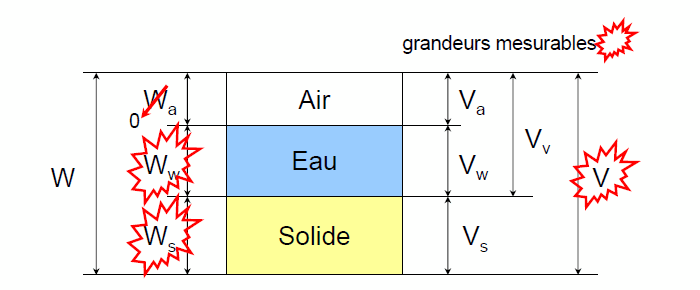

Représentation schématique
- volume élémentaire de sol
- trois phases séparées
- volumes et poids de chacune des phases
- W : poids total du sol
- Ws : poids des particules solides
- Ww : poids de l'eau
- W = Ws + WW
- V : volume total (apparent)
- Vs : volume des particules solides
- Vv : volume des vides entre les particules
- Vw : volume de l'eau
- Va : volume de l'air
- Vv = Vw + Va
- V = Vs + Vv = Vs + Vw + Va
Paramètres sans dimension -> caractérisation de l'état du sol relations volumiques

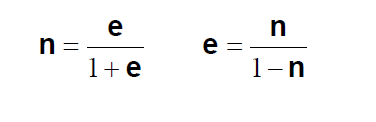

Relations entre les paramètres
Les paramètres physiques définissent l'état d'un sol :
- état de compressibilité - > poids volumique γs ≈ constant (26,5 kN/m3)
- quantité d'eau - > w ou Sr
- quantité de vides - > e ou n
La caractérisation d'un sol nécessite 3 paramètres indépendants
- utilisation d'un diagramme de phases

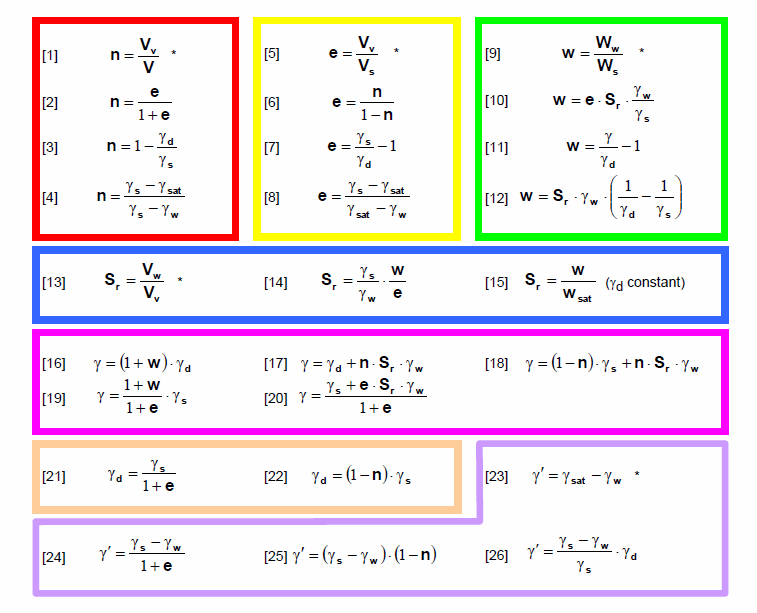

- utilisation d'un formulaire → relations entre caractéristiques physiques
Détermination des caractéristiques physiques
Essais d'identification :
- connaissance du sol
- paramètres nécessaires à leur classification
- essais en laboratoire
- dispersion des mesures (plusieurs essais)

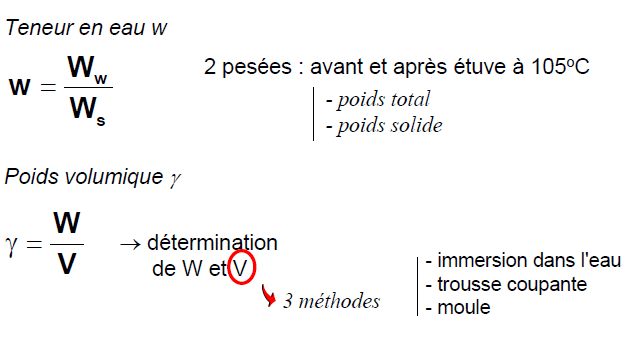

Détermination du volume total d'échantillon de sol (V)
Méthode par immersion dans l'eau
- pesée 1 -> poids de l'échantillon
- échantillon recouvert d'une couche de paraffine
- pesée 2 -> poids de la couche de paraffine (et son volume)
- pesée 3 (hydrostatique) → volume total (échantillon + paraffine)
Méthode de la trousse coupante
- poinçonnement dans l'échantillon
- volume V de l'échantillon → aire de la section x hauteur
Méthode du moule
- remplissage d'un moule jusqu'à débordement
- arasage à la règle → comme l'essai Proctor

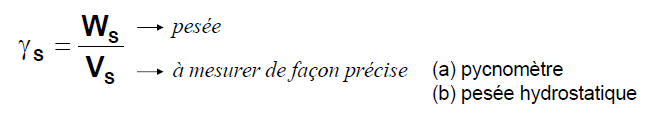

Poids volumique des particules solides : γs

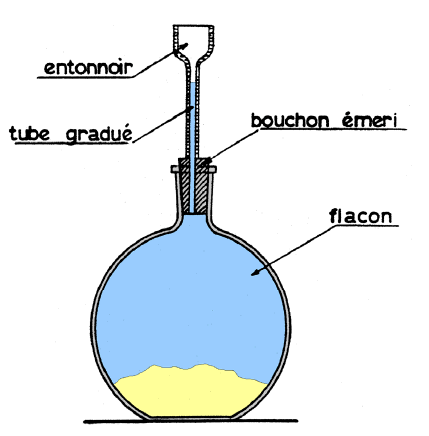

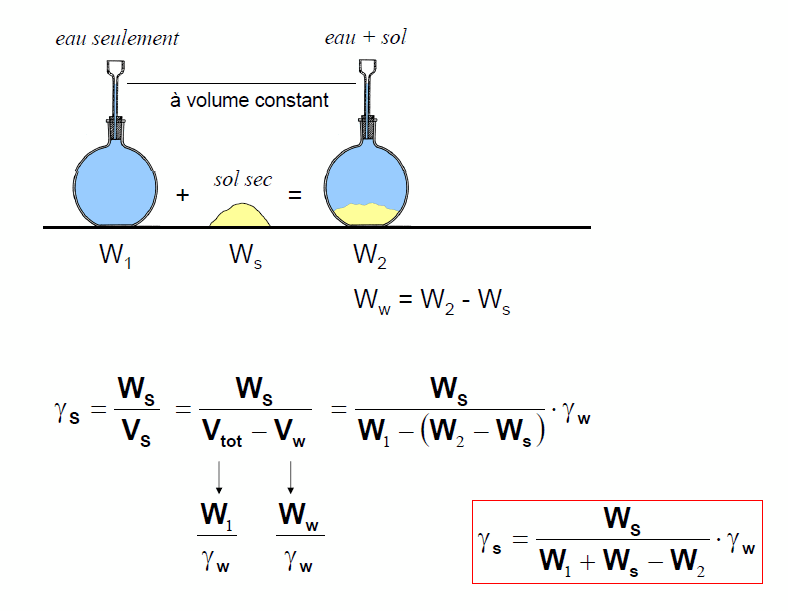

Pycnomètre
- sol séché puis pesé (Ws)
- sol dans le récipient contenant de l'eau distillée
- enlever les buller d'air
- volume d'eau déplacé par le sol
